概述
玻璃瓶联合检验机是一种针对圆形玻璃瓶在生产过程中出现的缺陷进行检测并剔除的设备，通过专用控制器完成对瓶口内外径，瓶口气密性，瓶体裂纹，瓶体椭圆度等的检测。
ABB整套X20 PLC+ Microflex e190伺服+ACS180变频器的高性能解决方案，通过Powerlink实时以太网总线和电子凸轮功能，实现所有伺服轴跟随主轴的联动，设备性能及生产效率大大提高。
工作流程及说明玻璃瓶检测环节主要有:塞规工位检测瓶口内外径、旋瓶工位检测裂纹和椭圆度、密封轴工位检测瓶口气密性三项。其它为前序送瓶、进瓶，及后续出瓶或剔瓶等辅助环节。
方案介绍

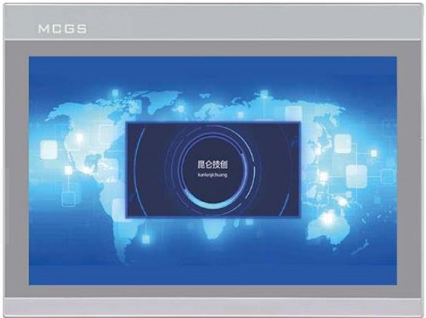

案例共使用了5套e190伺服和2台ACS180变频器，昆仑通态触摸屏TPC1031Ni，其中5根伺服轴分别为进瓶螺旋轴、星盘轴、塞规轴、密封轴和出瓶输送轴，通过X20的Powerlink实时以太网总线全部由电子凸轮控制;两台ACS180变频器通过X20的ModbusRTU通讯控制，分别驱动了1台输送线电机和3台旋瓶电机(一拖三)。另外，X20做ModbusTCPServer与上位机进行数据交换。
方案亮点
检测效率高，24工位款设备最大检测速度可达260瓶分钟程序集成左手机型和右手机型两种，星盘可在612，24工位之间通过参数柔性切换，灵活性高
方案亮点
ABB系统解决方案，基于B&R高性能PLC，高速PowerLink实时以太网，实现对伺服轴地精确控制
基于B&RPLC的电子凸轮控制功能，五次多项式插补曲线，运行曲线平滑,设备冲击小,运行平稳，生产效率高。
